Соответствие условиям эксплуатации
Предварительно определите формы существования металлов перед выбором реакции и метода мембранной сепарации
В решении по удалению тяжелых металлов трубчатая мембрана не предназначена для непосредственного задержания каждого растворенного иона металла. Проектирование начинается с определения форм и валентности металлов, комплексообразования и границ состава воды; затем целевые металлы переводят в осадок или частицы, которые мембранная ступень может надежно отделить.
Подходит для предварительной оценки.
Требуется дополнительное подтверждение.
- Целевые металлы могут находиться в растворенном, дисперсном или коллоидном состоянии, а также проявлять различные степени окисления и способность к совместному осаждению
- Влияние на процесс таких веществ, как ЭДТА, аммиак, цианиды, прочие комплексообразователи, поверхностно-активные вещества и органические соединения
- Колебания параметров проектной производительности pH, ORP, кислотности/щелочности, солености, содержания сульфатов, хлоридов, жесткости, кремнезема и взвешенных частиц
- Ограничения на сброс или повторное использование воды, методы отбора проб и анализа, классификация осадка, характеристики фильтратов после обезвоживания и направления извлечения и полезного использования компонентов
- Состояние металлов в растворе
- Химические элементы, их степень окисления, общее содержание и доля растворенных либо дисперсных частиц, а также особенности их комплексообразования
- Условия проведения реакции
- Удельный поток, pH, ORP, температура, уровень кислотности/щелочности, реагенты и допустимый диапазон времени протекания реакции
- Цель последующих технологических ступеней
- Доочистка стоков, повторное использование, NF/RO, ZLD либо извлечение металлов
- Границы образования осадка
- Концентрирование, обезвоживание, возврат фильтрата, классификация как опасных отходов, вывоз за пределы объекта и условия извлечения компонентов
Технологическая схема
Обеспечение замкнутого цикла с учетом изменения формы соединений, разделения твердых частиц и последующих этапов обработки
Данная схема представляет собой базовую инженерную концепцию. Проектирование процессов окислительно-восстановительной обработки, декомплексирования, осаждения, реакции pH, циркуляции через мембраны, доочистки и обработки осадка требует детального расчета с учетом формы соединений металлов, испытаний реального образца и конечной цели проекта.
- 01Раздельный сбор и усреднение состава потоков
Разделять потоки по типу металлов, уровню кислотности или щелочности, наличию комплексообразователей и концентрированных маточных растворов; выравнивать параметры потока и концентрации для предотвращения взаимного влияния.
- 02Корректировка состава и проведение реакций.
При необходимости применять окислительно-восстановительные процессы, декомплексирование и регулировку с помощью pH для перевода целевых металлов в формы, способные к осаждению или совместному осаждению.
- 03Образование осадка и его подготовка.
Подбирать реагенты, время контакта и способ смешивания так, чтобы формировались частицы или флокулы, пригодные для разделения с использованием трубчатых мембран.
- 04Разделение твердых частиц с помощью трубчатых мембран
С помощью трубчатой мембраны PEK происходит удержание продуктов реакции и коллоидов при поперечном потоке. Пермеат направляется на последующие ступени доочистки, повторное использование или иные технологические операции.
- 05Направление концентрата и пермеата.
Концентрат следует направлять на обезвоживание, извлечение металлов или утилизацию в соответствии с нормативами. По результатам расчета материального баланса определяется возможность рециркуляции фильтрата и взаимодействие с системами NF, RO или ZLD.
Основной инженерный принцип:Результаты предшествующих химических реакций определяют возможность извлечения металлов; трубчатая мембрана обеспечивает надежное разделение продуктов реакции. При отсутствии этих двух факторов невозможно однозначно определить концентрацию тяжелых металлов лишь на основе характеристик мембранного оборудования.
Функции химической реакции и разделения
Трубчатые мембраны обеспечивают разделение продуктов реакции, однако не способны напрямую удалять все растворенные ионы.
Обязанности по проведению химических реакций и разделению следует четко разграничивать. Трубчатая мемббрана гарантирует эффективное разделение твердых частиц лишь в том случае, если целевые металлы превращены в твердые соединения, удерживаемые мембраной.
- Преобразование форм существования элементов
- Для различных металлов и степеней окисления требуются разные условия окислительно-восстановительных процессов, декомплексации, pH и осаждения. Один и тот же реагент и параметр не подходят для любого вида сточных вод.
- Диапазон протекания реакции
- В исходном примере указан pH 9–11, но это не универсальный проектный диапазон. Сопутствующие ионы, комплексообразователи и целевые пределы изменяют оптимальные условия.
- Зона ответственности участка с мембранами
- Трубчатая мембрана эффективно удерживает гидроксиды металлов, частицы, образующиеся при совместном осаждении, и коллоиды, обеспечивая непрерывное разделение твердых фаз при поперечно-поточной эксплуатации.
- Пермеат и осадок
- Остаточное содержание растворенных металлов, солей и параметра COD может потребовать доочистки. Концентрированный осадок требует обезвоживания, извлечения или утилизации в соответствии с установленными нормами.
Для Cr(VI), устойчивых комплексов металлов, цианидсодержащих стоков или селективного извлечения нескольких металлов сначала необходимо определить специальные реакционные и безопасностные границы, а при необходимости провести испытания реального образца.
Инженерные ограничения
Различие между данными из брошюр, сведениями по реализованным проектам и гарантиями для новых проектов
Параметры, указанные в брошюрах, подходят для предварительной оценки технологической схемы; данные по конкретным проектам отражают лишь характеристики исходной воды и сочетание технологических этапов. Для новых проектов требуются отдельное техническое согласование условий реакции, удельного потока через мембрану, параметров пермеата и характеристик осадка.
| Инженерный элемент | Текущие публичные данные по реализованным проектам | Подтверждение параметров для конкретного проекта |
|---|---|---|
| Целевые металлы | Открытые материалы охватывают Fe, Cu, Ni, Pb, Zn, Cd, Cr³⁺, Al и смежные направления | Необходимо различать общую концентрацию, концентрацию растворенных и взвешенных частиц, а также ионы различной валентности и комплексные соединения; одного лишь показателя общего содержания тяжелых металлов недостаточно |
| Реакция pH | Пример технологической схемы: pH 9–11 | Приведен лишь один вариант осаждения гидроксидами; диапазон параметров следует определять на основе растворимости металлов, наличия комплексообразователей, явления копреципитации, корректировок по данным pH и результатов испытаний |
| Удельный поток через мембрану | Справочные данные из опубликованной брошюры: 150–500 LMH | В основном используются данные проекта 150–300 LMH либо 200–300 LMH; для новых проектов параметры следует рассчитывать с учетом свойств твердых частиц, вязкости, температуры, режима циркуляции и условий очистки |
| Содержание тяжелых металлов в пермеате | Справочные данные из опубликованной брошюры ниже, приведенная в документе 0.1 mg/L, применима к соответствующим проектам | Определите виды металлов, допустимые пределы, точки отбора проб, методы анализа, стабильный период эксплуатации, а также необходимость применения последующей доочистки |
| Степень извлечения компонента из системы | Не существует универсальных гарантий | Показатели зависят от дозирования реагентов, удаления осадка, возврата фильтратов, параметров CIP, а также работы последующих технологических ступеней NF и RO и общего материального баланса на предприятии |
| Извлечение и полезное использование компонентов из осадка | Для каждого проекта определите методы обезвоживания, способы транспортировки осадка за пределы объекта или варианты его извлечения | Проанализируйте содержание металлов, наличие примесей, классификацию как опасных отходов, качество фильтратов, необходимость добавления реагентов и требования местного законодательства |
В официальной технической документации отдельно указываются характеристики исходной воды, условия проведения реакций, проектные и гарантированные параметры, методы анализа, места отбора проб, режим непрерывной эксплуатации, границы образования осадка и исключения из рассмотрения
Выбор технологической схемы
Состав металлов и конечные цели проекта в совокупности определяют выбранную технологическую схему
Удаление тяжелых металлов может осуществляться посредством одноступенчатой реакционной очистки, раздельного извлечения компонентов или предварительной обработки с применением ZLD. Допускается комбинирование различных подходов, однако зоны ответственности за реакционные процессы, границы применения мембран и гарантированные конечные параметры должны быть четко определены
Реакционное осаждение с применением трубчатой мембраны
- Характеристики пригодной исходной воды
- Целевые металлы можно перевести в оседающие твердые частицы посредством окислительно-восстановительных реакций, регулирования параметров pH или осаждения.
- Ключевые обязанности
- В реакционной ступени происходит изменение формы присутствия веществ; трубчатая мембрана PEK обеспечивает непрерывное отделение твердых частиц.
- Взаимодействие с последующими технологическими ступенями
- Пермеат направляется на повторное использование, доочистку или сброс; концентрат поступает на обезвоживание или утилизацию.
Сложные многовалентные металлы
- Характеристики пригодной исходной воды
- Присутствуют EDTA, аммиак, цианиды, сильные комплексообразователи, Cr(VI) либо другие факторы, связанные с многокомпонентным составом и безопасностью.
- Ключевые обязанности
- Перед анализом мембранной секции необходимо определить условия декомплексирования, восстановления, окисления или избирательного осаждения.
- Основания для принятия решений
- Следует учитывать полный химический состав воды, результаты испытаний реагентов, свойства осадка и остаточное содержание растворённых металлов.
Ознакомьтесь с испытаниями реального образца и пилотными испытаниями
Повторное использование воды, извлечение и полезное использование компонентов, а также ZLD
- Характеристики пригодной исходной воды
- В системах травления, PCB, для производства новой энергии или в солевых технологиях требуется повторное использование воды, извлечение металлов либо извлечение и полезное использование солей.
- Ключевые обязанности
- Трубчатый UF обеспечивает защиту элементов NF и RO, а также позволяет осуществлять непрерывное концентрирование, выпаривание, кристаллизацию или применять специализированные устройства для извлечения металлов.
- Основания для принятия решений
- Необходимо оценить условия разделения потоков, экономическую целесообразность извлечения компонентов, химические свойства солей, направление концентрата и экономику всего технологического процесса.
Ознакомьтесь с вариантами обработки промышленных сточных вод ZLD
Если в сточных водах присутствуют тяжелые металлы, жесткость, кремнезем, нефтепродукты, комплексообразователи либо высокий уровень COD, следует разрабатывать комплексную технологическую схему с учетом вида загрязнений и целей каждой ступени, а не возлагать все задачи на один блок мембран.
Область применения решения
Необходимо отдельно определять параметры реакций, режим циркуляции в мембранной системе и направление отходов.
Приведенная информация предназначена для предварительной оценки и детального проектирования. Это не означает, что в каждом проекте обязательно предусматриваются все системы реагентов, строительные работы, устройства для обезвоживания, доочистки, оборудование для извлечения компонентов либо ответственность за сброс сточных вод на уровне всего предприятия.
Основной реакционный блок и блок мембранной очистки
- Усреднение исходного потока, регулирование параметров pH и ORP, дозирование реагентов и согласование с проектированием реакционных установок
- Модули трубчатых мембран PEK, несущие конструкции, системы подачи исходного потока и насосные установки для обеспечения поперечного потока.
- Регулирование параметров пермеата, концентрата, CIP, давления, удельного потока, температуры и уровня
Дополнительный объем инженерных работ
- Системы декомплексирования, окислительно-восстановительной обработки, смешивания и подготовки реагентов, а также резервные реагентные установки
- Интерфейсы для утолщения и обезвоживания осадка, возврат фильтрата, извлечение металлов и временное хранение опасных отходов
- Нейтрализация пермеата, обработка с использованием NF и RO, а также GTRO, выпаривание, кристаллизация или иные методы доочистки
Взаимодействие заказчика с системой EPC
- Отдельные системы сбора, гражданские резервуары, здания, магистральные трубопроводы и коммуникации
- Анализ исходной воды и пермеата, поставка реагентов, классификация осадка и определение конечного назначения отходов
- Условия монтажа и ввода в эксплуатацию, взаимные блокировки на всем заводе, стандарты повторного использования и требования местного законодательства
Окончательный объем работ, распределение ответственности за реагенты, гарантии по эффективности мембранной сепарации, параметры пермеата, границы обработки осадка, обязанности по проектированию и условия взаимодействия определяются согласованными техническими и коммерческими документами.
Варианты применения технологической схемы
Определите сферы применения, исходя из типа исходной воды, характера присутствующих частиц и целей последующих технологических ступеней
Перечисленные сферы применения могут подвергаться предварительной оценке, однако не допускается использование одной и той же реакции pH, программы реагентов, удельного потока через мембрану, спецификаций пермеата, схемы обработки осадка или метода извлечения компонента.
Сточные воды от гальванических производств и PCB
В случае меди, никеля, цинка и сложных частиц сначала проведите оценку их разделения и реакционной способности, а затем подключайте трубчатые модули UF, системы повторного использования или устройства для извлечения металлов.
Сточные воды от производства стали и травления металлов
Для вод с высокой кислотностью, содержанием железа и изменчивой концентрацией применяйте окисление, осаждение щелочью, осветление с помощью мембран, а также последующее фракционирование или использование ZLD.
Вода для промывки материалов в новой энергетике
Регулирование содержания железа, коллоидов и взвешенных частиц в воде для промывки материалов на основе фосфата железа и элементов аккумуляторов перед использованием NF/RO и повторным применением в производстве.
Сточные воды горнодобывающей, металлургической и минералообрабатывающей промышленности
Оценка пределов применения методов осаждения, мембранной сепарации и утилизации осадка с учетом сопутствующих металлов, концентрации твердых частиц, уровня кислотности/щелочности и требований к возврату очищенной воды.
Переработка алюминия и цветных металлов
Определение параметров подкисления, гидролиза и флокуляции для сточных вод с высоким уровнем щелочности или содержанием алюминия перед их осветлением с помощью трубчатых мембран.
Сточные воды химической, катализаторной и пигментной промышленности
Анализ комплексообразователей, органических веществ, солености и форм существования металлов; проведение испытаний реального образца для подтверждения выбранной технологической схемы предварительной обработки и доочистки.
Подтверждение реализации проекта
Осуществляйте подбор технологической схемы с использованием трех типов реальной исходной воды и открытых данных реализованного проекта
Имена заказчиков не раскрываются. Значения параметров реакций, исходной и очищенной воды, а также комбинации мембран на последующих ступенях применимы только к конкретным проектам и не могут служить основанием для расчетов или гарантийных показателей при проектировании новых объектов
Сточные воды после травления соляной кислотой · Публичные данные по реализованному проекту
Проект по удалению тяжелых металлов и жесткости 1,350 m³/d на одном из обезличенных металлургических предприятий провинции Шаньдун
- Исходная вода, раствор или суспензия
- Fe 500–1,000 mg/L
- Пермеат
- Fe и ≤0.5 mg/L, повторно применяемые в рамках данного проекта
- Процесс
- Предварительная обработка + трубчатые мембраны UF, NF, GTRO + выпаривание и кристаллизация
- Референтный уровень удельного потока
- 150–300 LMH. Данные относятся только к этому проекту

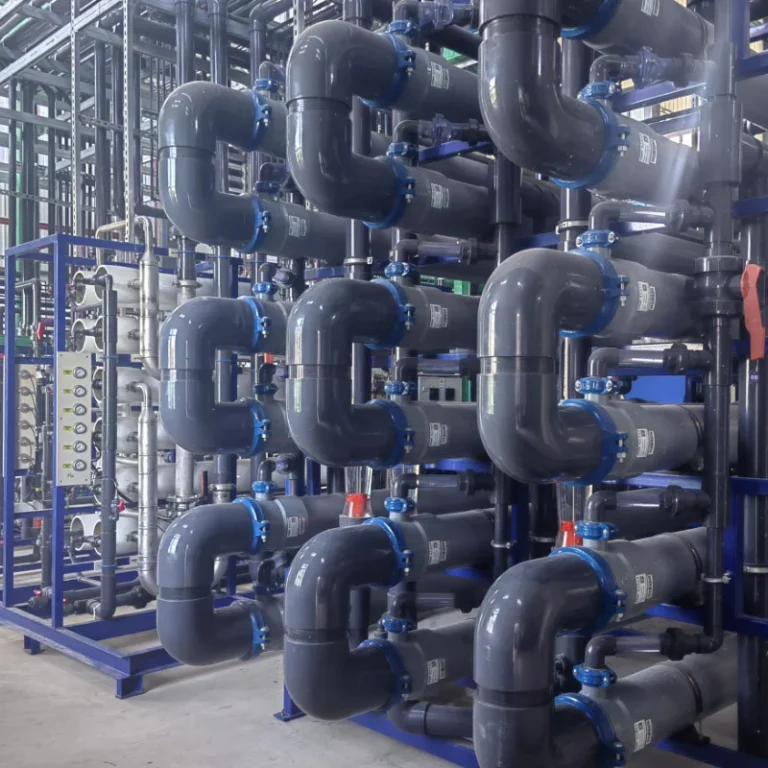

Сточные воды после промывки при производстве фосфата железа. Публичные данные по реализованному проекту
Проект осветления и удаления тяжелых металлов производительностью 50 m³/h на обезличенном предприятии новой энергетики в провинции Хэбэй
- Исходная вода, раствор или суспензия
- Fe 1,000–3,000 mg/L
- Пермеат
- Fe ≤0.5 mg/L. В данном проекте эти компоненты используются повторно для промывки или в качестве добавки
- Процесс
- Предварительная обработка, трубчатая мембрана PEK, NF и RO
- Референтный уровень удельного потока
- 150–300 LMH. Данные относятся только к этому проекту

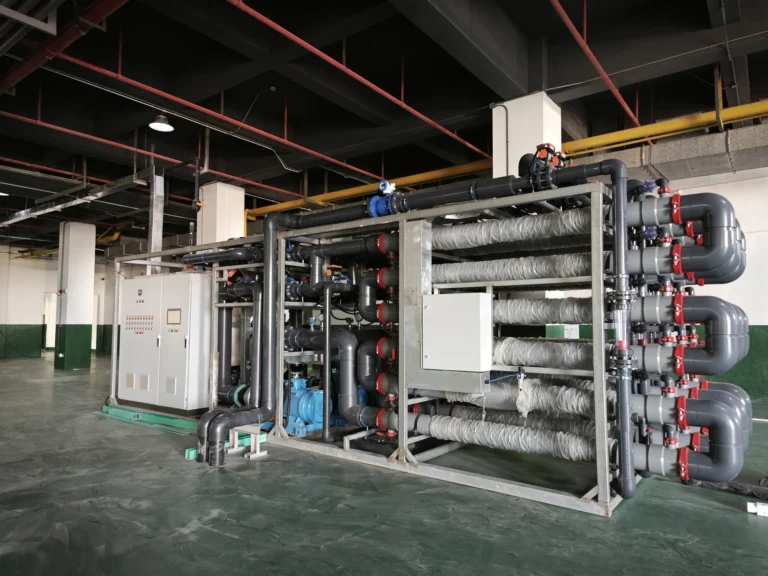

PCB Сточные воды, содержащие медь и никель · Публичные данные по реализованному проекту
Проект мембранной обработки и извлечения металлов производительностью 3,600 m³/d на обезличенном предприятии по производству PCB
- Исходная вода, раствор или суспензия
- SS 500–2,000 mg/L; удаление тяжелых металлов 200–300 mg/L
- Пермеат
- SS ≤1 mg/L; удаление тяжелых металлов ≤0.5 mg/L; данные относятся только к данному проекту
- Процесс
- Предварительная обработка, технологическое решение с применением трубчатой мембраны PEK, элементы RO и извлечение тяжелых металлов
- Референтный уровень удельного потока
- 200–300 LMH; данные относятся только к данному проекту
Информация о проекте взята из открытых обезличенных данных о реализованном проекте. Перед публикацией необходимо проверить соответствие изображений эталонным образцам, границы технологической схемы, методы отбора проб и анализа, а также все количественные показатели
Ресурсы
Материалы для подбора оборудования и дальнейшие шаги
Выход продуктаОписание технических характеристик трубчатой мембраны PEK
Открытый материалБрошюра о трубчатых мембранах
Подготовка проектаАнкета для оценки проекта
Связанные решенияТехнологическое решение для удаления взвешенных частиц
Связанные решенияPEK технологическое решение для умягчения воды
Технические характеристики FAQ
Часто задаваемые вопросы об удалении тяжелых металлов
Может ли трубчатая мембрана PEK напрямую удалять растворенные тяжелые металлы?
Трубчатая мембрана в основном удерживает осадки металлов, частицы, образовавшиеся в результате коагуляции, и коллоиды. Для удаления растворённых металлов сначала требуется окислительно-восстановительная обработка, разрушение комплексов, корректировка параметров с помощью pH или иные преобразования; остаточные растворённые металлы могут нуждаться в доочистке.
Можно ли выпадать осадок всех тяжёлых металлов при значениях pH и 9–11?
Нет. Указанная на схеме последовательность шагов с использованием pH и 9–11 является лишь одним из возможных вариантов. Для различных металлов, их степеней окисления, комплексообразователей, сопутствующих ионов и допустимых пределов концентрации требуются свои диапазоны параметров. При слишком высоких или низких значениях pH возможно повторное растворение осадка или необходимость дополнительной корректировки на последующих ступенях.
Как обрабатываются сточные воды, содержащие EDTA, аммиак, цианиды или Cr(VI)?
Сначала следует определить тип комплексов и степень окисления металлов, а затем установить условия разрушения комплексов, восстановления, окисления или селективной реакции с учётом требований безопасности, ограничений по отходящему газу, реагентам и образованию осадка. Рекомендуется полный анализ химического состава воды и проведение испытаний реального образца; прямое применение обычного метода осаждения гидроксидами невозможно.
Можно ли напрямую использовать 150–500 LMH и содержание тяжелых металлов ниже 0.1 mg/L как гарантируемые показатели?
Нет. Это лишь ориентировочные данные из публикаций, а значения ниже 0.1 mg/L применимы только в определённых технологических схемах. Для получения официальных гарантий необходимо чётко задать конкретный металл, условия реакции, тип мембраны, параметры последующей доочистки, методы отбора и анализа образцов, а также стабильные рабочие режимы.
Как поступать с концентрированным осадком и можно ли извлечь из него металлы?
Оцените тип металлов, их содержание, наличие примесей, необходимость добавления реагентов, влажность осадка и местные нормы обращения с опасными отходами. В отдельных случаях возможно извлечение металлов из определённых потоков; для смешанных осадков может потребоваться обезвоживание с соблюдением экологических требований. Расчёт циркуляции фильтрата также требует отдельного анализа.
Какие данные требуются для предварительной оценки?
Укажите удельный поток и время эксплуатации, общее и растворённое содержание каждого металла, его валентность, значения pH и ORP, уровень кислотности/щелочности, параметры SS и COD, солёность, комплексообразователи, существующую технологию обработки, целевые ограничения, назначение последующих технологических ступеней, тип утилизации осадка и условия очистки. Для сложных систем предоставьте образцы.
Оценка проектов по обработке тяжёлых металлов
Передайте состав металлов и требуемый результат
При возможности приложите полный анализ воды, сведения о видах металлов и их валентности, действующую схему дозирования, целевые ограничения и тип утилизации осадка. Инженерная группа определит подходящую технологическую схему, зону ответственности трубчатой мембраны, необходимость проверки, а также взаимосвязь между повторным использованием, извлечением компонентов и параметром ZLD.
Предоставленная информация используется исключительно для предварительной оценки проекта. Окончательные параметры реагентов, характеристики мембраны, её площадь, удельный поток, показатели извлечения, состав пермеата, способ утилизации осадка, объём работ и условия гарантии определяются в официальной технической документации.
