Соответствие условиям эксплуатации
Оценить риски, связанные с частицами и коллоидами, перед выбором метода прямого осветления с применением трубчатой мембраны
Данное технологическое решение предназначено для обработки промышленных потоков, требующих стабильного разделения твердых частиц. Главным критерием выбора является не степень мутности воды, а соответствие состава частиц, их размера, концентрации, вязкости, фильтруемости и требований последующих технологических ступеней параметрам трубчатых мембран с поперечным потоком.
Подходит для предварительной оценки.
Требуется дополнительное подтверждение.
- Речь идет о твердых частицах, коллоидах, волокнах, осадках от красок, биологических частицах или компрессируемых липких материалах.
- Необходимость отдельной обработки растворенного COD, солей, жесткости, кремнезема, тяжелых металлов и эмульгированных масел
- При выборе оборудования важно учитывать значение pH, температуру, вязкость, наличие масел и поверхностно-активных веществ, окислители и допустимый диапазон химической очистки.
- Использование пермеата, требования к последующим технологическим ступеням, направление концентрата и пределы извлечения и полезного использования компонентов на всей установке
- Содержание твердых частиц
- SS, мутность, распределение частиц по размерам, коллоиды, поведение при осаждении и степень изменчивости параметров
- Характеристики исходного потока
- Расход или производительность исходного потока, температура, pH, вязкость, наличие нефтепродуктов, COD, соленость и ограничения по мойке
- Цель последующих технологических ступеней
- Повторное использование, защита NF и RO, извлечение и полезное использование компонентов, доочистка либо условия сброса
- Границы направления концентрата
- Условия рециркуляции, концентрирования, обезвоживания, возврата фильтрата, удаления осадка или вывоза концентрата на сторону
Технологическая схема
Обеспечить замкнутый цикл осветления, направления пермеата и обработки концентрата
Данная технологическая схема является базовой. Параметры усреднения, защита от крупных частиц, количество мембранных модулей, условия циркуляции, общий водный баланс системы, оборудование для обезвоживания и конфигурация N+1 требуют детального проектирования с учетом характеристик исходной воды, производительности и условий непрерывной эксплуатации.
- 01Усреднение параметров потока и необходимая предварительная обработка.
Необходимо обеспечить регулирование потока и изменения параметров SS, а также провести оценку, подбор или испытания для защиты от крупных частиц, волокон, нефтепродуктов, колебаний температуры и иных аномальных компонентов.
- 02Циркуляция исходного потока и тангенциальный поток
Насос подает исходный поток в внешний контур с трубчатыми мембранами. Гидравлические условия зависят от содержания частиц, вязкости, геометрии каналов и величины перепада давления.
- 03Разделение твердых частиц с помощью трубчатых мембран
Трубчатая мембрана PEK удерживает взвешенные частицы и коллоиды в заданном диапазоне размеров, в то время как пермеат выходит из мембранного блока.
- 04Пермеат поступает на последующие технологические ступени обработки
Направить мембранный пермеат на усреднение, повторное использование, NF/RO, извлечение ресурсов или предусмотренную проектом доочистку.
- 05Контур обработки концентрата и фильтрата
Концентрат направляется на рециркуляцию, дополнительное обогащение или обезвоживание. Возврат фильтрата на предшествующие технологические ступени зависит от качества воды и материального баланса.
Основной инженерный принцип:Трубчатая мембрана обеспечивает физическое разделение твердых частиц от жидкости. Однако она не гарантирует автоматического удаления всех растворенных органических веществ, солей, жесткости, тяжелых металлов и эмульгированных масел. Стабильность последующих ступеней определяется полным химическим составом воды и технологическими ограничениями.
Разделение твердой и жидкой фаз
Следует указать, какие компоненты удерживаются мембраной, а какие не удаляются.
Данная страница помогает инженерам понять функциональное назначение трубчатой мембраны, не пытаясь распространить эффекты осветления на полную очистку от любых видов загрязнений.
- Удержание частиц
- Размер пор и структура слоев мембраны определяют диапазон удерживаемых взвешенных частиц и коллоидов. При выборе мембраны необходимо учитывать размер частиц, требуемый состав пермеата и условия последующих технологических ступеней.
- Регулирование поперечного потока
- Циркуляция потока способствует предотвращению накопления частиц на поверхности мембраны. Однако для конкретного исходного потока и всей системы необходимо определить скорость потока, давление, энергопотребление и удельный поток.
- Границы состава пермеата
- В пермеат попадает вода и мелкие молекулы. Удаление растворенных солей, некоторых растворимых COD и прочих мелких молекул зависит от методов обработки на последующих ступенях.
- Обработка концентрата
- Удерживаемые частицы остаются в концентрате, поэтому требуется его рециркуляция, концентрирование, обезвоживание, утилизация осадка или направление на извлечение полезных компонентов.
Если требуется умягчение воды химическим способом, выпадение тяжелых металлов в осадок, разрушение эмульсий или биологическое разложение, сначала проводят соответствующую реакцию, а затем используют трубчатую мембрану для отделения твердых частиц.
Инженерные ограничения
Для предварительной оценки и подбора следует применять опубликованные обезличенные данные по реализованным проектам; данные конкретного проекта не следует напрямую использовать для нового случая.
Общие справочные материалы, данные по эксплуатации существующих проектов и гарантируемые показатели новых проектов представляют собой различные уровни достоверности. На данной странице приводятся открытые справочные данные с указанием условий их применимости.
| Инженерный элемент | Текущие публичные данные по реализованным проектам | Подтверждение параметров для конкретного проекта |
|---|---|---|
| Исходный поток SS | Опубликованный ориентир для предварительной оценки суспензий с высоким содержанием взвешенных веществ: 30–50 g/L | Необходимо также учитывать состав частиц, их размер, наличие коллоидов, вязкость, способность к осаждению, сжимаемость и изменения концентрации; одного значения SS недостаточно |
| Мутность пермеата | В соответствующих технологических схемах применяются опубликованные данные по проекту: менее 0.5 NTU | Следует определить технические характеристики мембраны, состав исходной воды, место отбора проб, метод анализа, рабочие условия и требования к последующим технологическим ступеням |
| SDI15 | В соответствующих технологических схемах применяются опубликованные данные по проекту: менее 3 | Использовать как один из критериев подготовки перед NF/RO, одновременно оценивая масла, органику, жесткость, кремнезем, микроорганизмы и другие риски загрязнения мембран |
| Удельный поток через мембрану | Универсальных проектных параметров не существует | Опубликованные данные по проекту 60–200 LMH относятся исключительно к конкретным исходным потокам и условиям эксплуатации; для новых проектов следует определять параметры на основе испытаний, очистки и расчетного запаса прочности |
| Общий выход воды и водный баланс системы | Не существует универсальных гарантий | Зависит от содержания твердых частиц, предельной концентрации, рециркуляции фильтрата, влажности осадка и общего материального баланса на предприятии |
| Процедуры очистки и непрерывная эксплуатация | Не существует универсального цикла или конфигурации | Определить реагенты, температуру и частоту мойки, резервные мембранные линии и необходимость резервирования N+1 с учетом загрязнений, времени работы и доступного окна обслуживания |
В официальной технической документации необходимо отдельно указывать условия проектирования, расчетные параметры, гарантийные показатели, методы анализа, места отбора проб, период стабильной эксплуатации, предельные значения концентрата и перечень исключений
Выбор технологической схемы
Перед выбором метода разделения твердых частиц следует определить, требуется ли применение химических реакций или биологических процессов
Прямое осветление, разделение после химической реакции и отделение биомассы в MBR используют трубчатые мембраны, но требуют разных предшествующих процессов. Выбор технологической схемы начинается с определения формы загрязняющих веществ.
Непосредственное удаление взвешенных твердых частиц
- Целевые показатели
- Взвешенные частицы и подходящие коллоидные частицы, присутствующие в исходном потоке и способные удерживаться мембраной
- Основная технологическая схема
- Усреднение исходной воды, необходимая защита оборудования, осветление с использованием трубчатых мембран в режиме тангенциальной фильтрации, обработка пермеата и концентрата.
- Цель применения данного технологического решения.
- Снижение показателей SS и мутности для обеспечения защиты систем повторного использования, а также устройств NF и RO или последующих ступеней доочистки.
Разделение компонентов с помощью мембран после проведения химической реакции.
- Целевые показатели
- Предварительное проведение химической реакции с целью перевода растворенной жесткости, кремнезема, фторидов или тяжелых металлов в твердое состояние.
- Основная технологическая схема
- Химическая реакция, образование кристаллов или осадка, отделение твердых частиц с помощью трубчатых мембран и последующая обработка.
- Цель применения данного технологического решения.
- Рекомендуется применять технологические решения для умягчения или удаления тяжелых металлов на основе параметра PEK, а не использовать данную схему напрямую.
Ознакомьтесь с технологическим решением для умягчения на основе PEK
Отделение биологических твердых частиц с использованием MBR
- Целевые показатели
- В биологических системах необходимо отделять активный ил и микроорганизмы от пермеата мембраны.
- Основная технологическая схема
- Процесс включает биохимическую реакцию, циркуляцию мембраны, возврат ила и этап доочистки, определенный проектом.
- Цель применения данного технологического решения.
- При необходимости биохимической обработки органических веществ в первую очередь следует выбрать MBR с поперечным потоком, воздушным подъемником или анаэробным режимом.
Ознакомьтесь с технологическим решением для процесса с поперечным потоком на основе MBR
Если в исходной воде присутствуют нефтепродукты, жесткость, кремнезем, тяжелые металлы или высокий уровень COD, может потребоваться многоступенчатая схема обработки. Наличие большого количества взвешенных частиц само по себе не является основанием для исключения других стадий реакции и очистки.
Область применения решения
Отдельно определите контур мембраны, маршрут отвода концентрата и взаимосвязи с другими участками объекта.
Данные материалы предназначены для предварительной оценки и детального проектирования. Однако это не означает, что в каждом проекте обязательно предусматриваются все элементы предварительной обработки, оборудование для обезвоживания, строительные работы, монтаж, последующие технологические ступени или общие обязательства по эксплуатации установки.
Основной блок циркуляции мембран
- Модули трубчатых мембран PEK, несущие конструкции, системы подачи исходного потока и насосные установки для обеспечения поперечного потока.
- Контуры пермеата, концентрата, сброса и CIP.
- Интерфейсы для измерения давления, удельного потока, температуры, уровня, а также другие элементы систем управления и автоматизации
Дополнительный объем инженерных работ
- Системы усреднения, защиты от крупных частиц, буферные емкости и необходимая предварительная обработка исходного потока.
- Емкости для концентрата, оборудование для обезвоживания осадка, системы возврата фильтрата и конфигурация из N плюс 1 элементов.
- Системы буферизации пермеата, узлы NF/RO, технологии извлечения и полезного использования компонентов, а также интерфейсы для последующей доочистки.
Взаимодействие заказчика с системой EPC
- Резервуары, здания, магистральные трубопроводы и вспомогательные коммуникации
- Анализ исходного потока и пермеата, а также определение окончательной схемы отвода концентрата и отходов CIP.
- Условия монтажа и ввода в эксплуатацию, общезаводские блокировки, требования к сбросу и локальные нормативные предписания.
Окончательный объем работ, гарантии по эффективности мембранной сепарации, зона ответственности за последующие технологические ступени, границы формирования концентрата, распределение проектных обязанностей и условия взаимодействия определяются согласованными техническими и коммерческими документами.
Варианты применения технологической схемы
Определите сферы применения с учетом рисков наличия частиц и целей последующих технологических этапов.
Перечисленные варианты применения могут подвергаться предварительной оценке, однако для них невозможно выработать единые параметры мембраны, удельного потока, извлечения компонента, режима очистки или характеристик пермеата.
Сточные воды от шлифовки при производстве полупроводников.
Необходимо задерживать порошок кремния, абразивные частицы и мелкодисперсные частицы, образующиеся при шлифовке и резке, для осуществления эффективного осветления перед повторным использованием или внедрением RO.
Сточные воды от шлифовки пластин солнечных элементов.
Оцените возможность применения трубчатых мембран с поперечным потоком для дополнения или замены традиционной тонкой фильтрации при наличии широкого спектра частиц и риска образования коллоидного кремнезема.
Стоки от окрашивания автомобильных деталей и мойки с использованием водных растворов.
Сначала осуществляется осветление красочного шлама, ионообменных смол и твердых частиц, после чего в зависимости от состава растворителей, поверхностно-активных веществ и целей извлечения компонентов подключается установка NF или иной метод обработки.
Промышленное повторное использование и предварительная обработка с применением установок NF и RO.
Контролировать SS, мутность и коллоидные примеси, одновременно оценивая масла, органику, жесткость, кремнезем и биологическое загрязнение.
Потоки с высоким содержанием твердых веществ, предназначенные для извлечения полезных компонентов.
Разработка отдельных технологических схем для получения чистой жидкости и концентрирования твердых частиц, что позволяет обеспечить повторное использование фильтрата, обезвоживание осадка или извлечение ценных компонентов.
Осветление продуктов ферментации и технологических растворов.
Потоки, содержащие клетки, белки, волокна и коллоидные частицы, направляются на разделение, при этом оценивается их пригодность с точки зрения выхода продукта и требований к его очистке.
Подтверждение реализации проекта
Для предварительной оценки предлагаются три типа исходных потоков и соответствующие эксплуатационные данные.
Имена заказчиков не раскрываются. Значения параметров исходной воды, очищенной воды, удельного потока через мембрану и технологических схем относятся исключительно к конкретным проектам и не могут служить основанием для проектирования или гарантийных обязательств при реализации новых проектов.

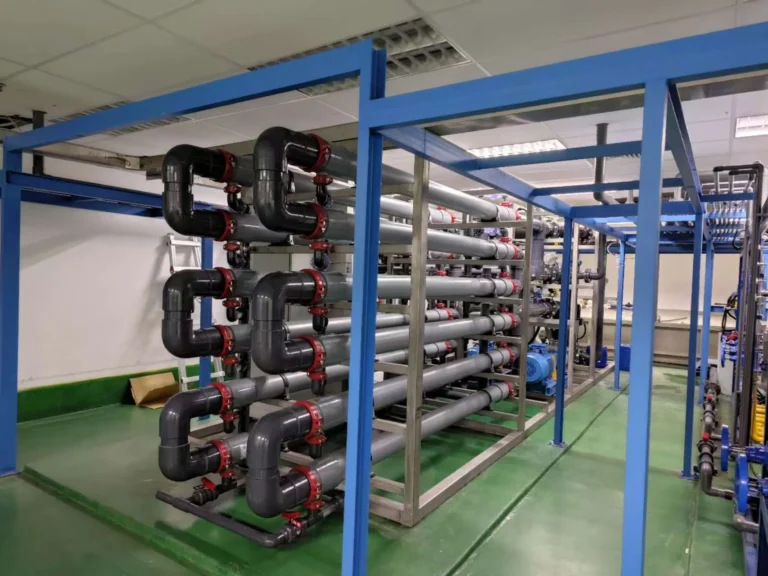

Сточные воды от шлифовки полупроводников · Публичные данные по реализованному проекту
20 m³/h Проект по осветлению и удалению примесей на предприятии в Шэньчжэне.
- Исходная вода, раствор или суспензия
- SS 300–500 mg/L
- Очищенная вода после обработки
- SS ≤1 mg/L как условие предварительной обработки перед RO в этом проекте
- Секция мембранной обработки
- PEK Трубчатая ультрафильтрация с поперечным потоком.
- Референтный уровень удельного потока
- 150–200 LMH; данные относятся только к этому проекту.

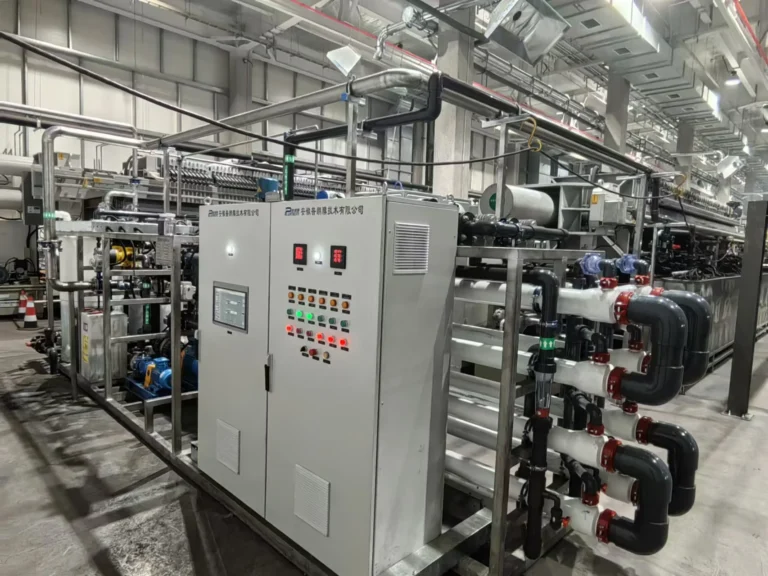

Сточные воды от шлифовки фотоэлементов · Публичные данные по реализованному проекту
7 m³/h Проект по осветлению исходной воды и удалению примесей на предприятии в провинции Нинся
- Исходная вода, раствор или суспензия
- SS 300–500 mg/L
- Очищенная вода после обработки
- SS ≤1 mg/L как условие предварительной обработки перед RO в этом проекте
- Остающийся материал
- Мелкие частицы после измельчения и коллоидный кремнезем
- Референтный уровень удельного потока
- 150–200 LMH; данные относятся только к этому проекту.

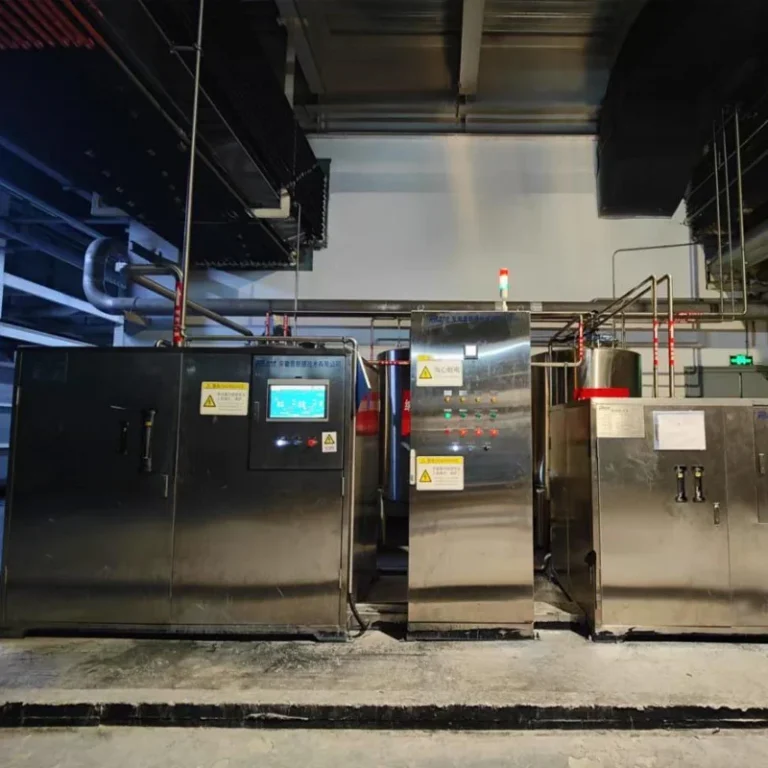

Отходы очистки воды · Публичные данные по реализованному проекту
0.4 m³/h Проект по извлечению ценных компонентов на автомобилестроительном предприятии
- Исходная вода, раствор или суспензия
- SS 10,000–30,000 mg/L
- Очищенная вода после обработки
- UF Пермеат SS ≤1 mg/L поступает на предшествующие технологические ступени NF в рамках данного проекта
- Сочетание различных технологических процессов
- Трубчатая ультрафильтрация в сочетании с нанофильтрацией
- Референтный уровень удельного потока
- 60–80 LMH; данные относятся только к этому проекту
Данные по проекту взяты из открытых обезличенных данных о реализованном проекте. Перед официальной публикацией необходимо проверить соответствие изображений эталонным образцам, границы технологической схемы, методы отбора проб и анализа, а также корректность указанных количественных значений.
Ресурсы
Материалы для подбора оборудования и дальнейшие шаги
Выход продуктаОписание технических характеристик трубчатой мембраны PEK
Открытый материалБрошюра о трубчатых мембранах
Подготовка проектаАнкета для оценки проекта
Связанные решенияPEK технологическое решение для умягчения воды
Взаимосвязь между различными даннымиРазделение потоков с помощью мембран
Технические характеристики FAQ
Часто задаваемые вопросы об удалении взвешенных частиц
Что в основном удаляет трубчатая мембрана, а что — нет?
Трубчатая мембрана в первую очередь задерживает взвешенные частицы и коллоиды, соответствующие выбранным техническим параметрам. Удаление растворенных солей, некоторых растворимых COD, ионов жесткости, растворенных тяжелых металлов и мелких молекул зависит от процессов, протекающих на предшествующих технологических ступенях, а также от последующей обработки с помощью мембран или методов доочистки.
Чем данное технологическое решение отличается от MBR?
Данная технологическая схема обеспечивает непосредственное удаление частиц из исходного потока без проведения биологического разложения органических веществ. В случае MBR предусмотрены биологические реакции и возврат активного ила; при этом трубчатая мембрана отделяет активный ил от пермеата.
Можно ли после трубчатых мембран исключить коагуляцию, отстаивание и последующую фильтрацию?
Не всегда. Для частиц, поддающихся прямой задержке на мембране, схему можно упростить. Однако при необходимости дестабилизации, химической реакции, выпадения осадка, удаления масел или защиты от крупных частиц эти этапы могут оставаться обязательными.
Можно ли напрямую использовать 30–50 g/L, мутность ниже 0.5 NTU и SDI15 ниже 3 как гарантируемые показатели?
Нет. Это лишь опубликованные обезличенные данные по реализованным проектам, полученные в ходе оценки. Для определения реальной применимости и качества пермеата необходимо учитывать состав частиц, характеристики мембраны, условия эксплуатации, метод отбора проб, требования последующих ступеней и результаты испытаний на конкретном объекте.
Как обрабатывается концентрат и как определяется степень извлечения и полезного использования компонентов?
В зависимости от проекта концентрат может подвергаться рециркуляции, дополнительному обогащению, обезвоживанию, извлечению и полезному использованию компонентов или вывозу с объекта. Общий коэффициент извлечения должен учитывать влажность ила, возврат фильтрата после обезвоживания, сброс CIP и прочие потери, а не только мгновенный поток на участке мембраны.
Какие данные требуются для предварительной оценки?
Укажите удельный поток и продолжительность работы, параметры SS и степень изменчивости мутности, данные о размере частиц или их осаждении, температуру, параметры pH, вязкость, содержание нефти, параметры COD, соленость, текущую технологическую схему, цели последующих ступеней, направление концентрата и доступные условия для очистки. Для сложных исходных потоков необходимо предоставить образец или провести лабораторные испытания.
